电流的强弱
表示电流强弱的物理量是电流（electric current），通常用字母 I 表示， 它的单位是 安培（ampere）， 简称安，符号是A。
有些设备中电流很小，这时我们常使用比安培小的单位毫安（mA）、微安（μA）。 它们同安培的关系是
1 mA =10-3 A
1 μA =10-6 A
例如，维持电子表液晶显示器的工作，只需几微安的电流。
电流的测量
电路中的电流可以用电流表测量。 图15.4-1是学生实验中常用的一种电流表。 这种电流表一般有两个量程。 例如，当左端标有“-”号的接线柱和中间标有“0.6”的接线柱连入电路中时，表的量程为0~0.6A， 此时电流的大小要按指针所在位置表盘下排的数值读取； 当左端接线柱和右端标有“3”的接线柱连入电路中时，表的量程为0~3A，此时要按表盘上排的数值读数。 下面我们通过实验来学习怎样使用电流表测量电流。
实验：练习使用电流表
1. 电流表的连接

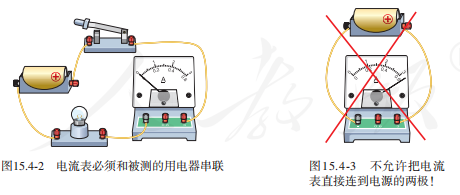

第一，必须将电流表和被测的用电器串联（图15.4-2）。 如果误将电流表和被测的用电器并联，那么，电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。
第二，必须让电流从红色（或标识“＋”号）接线柱流进，再从黑色（或标识“－”号）接线柱流出（图15.4-2）。 否则，电流表指针反向偏转，无法读数，而且也容易损坏电流表。
第三，必须正确选择电流表的量程。 如果被测电流超过电流表的最大测量值，就无法读数，而且也有可能损坏电流表，这时应该改用更大量程的电流表。
第四，不允许把电流表直接连到电源的两极（图15.4-3）!否则，电流表将被损坏。
2. 电流表的读数
第一，明确所选电流表的量程。例如，0~0.6 A或0~3 A。

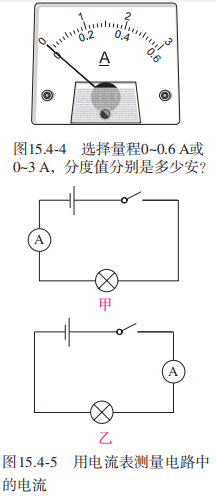

第二，确定电流表的分度值，即表盘的一个小格代表电流的大小（图15.4-4）。 例如，电流表的量程是0~3 A，表盘上从0到最右端共有30个小格，那么每个小格就代表0.1 A。如果电流表的量程是0~0.6 A， 每个小格代表多少安？
第三，接通电路后，看看表针向右总共偏过了多少个小格，这样就能知道电流是多大了。
3. 用电流表测量电路中的电流
按照图15.4-5甲所示的电路图连接电路，测量这种情况下电路中的电流。如图15.4-5乙所示， 改变电流表在电路中的位置，测量这种情况下电路中的电流。 实验中，为减少电池损耗，读取电流表的示数后要尽快断开电路。
比较电流表两次示数是否有变化。
科学世界：生 物 电
不但在输电线路中有电流，生物体内也有电流。 例如，人体心脏的跳动就是由电流来控制的。 在人的胸部和四肢连上电极，就可以在仪器上看到控制心脏跳动的电流随时间变化的曲线，这就是通常说的心电图。 通过心电图可以了解心脏的工作是否正常。
